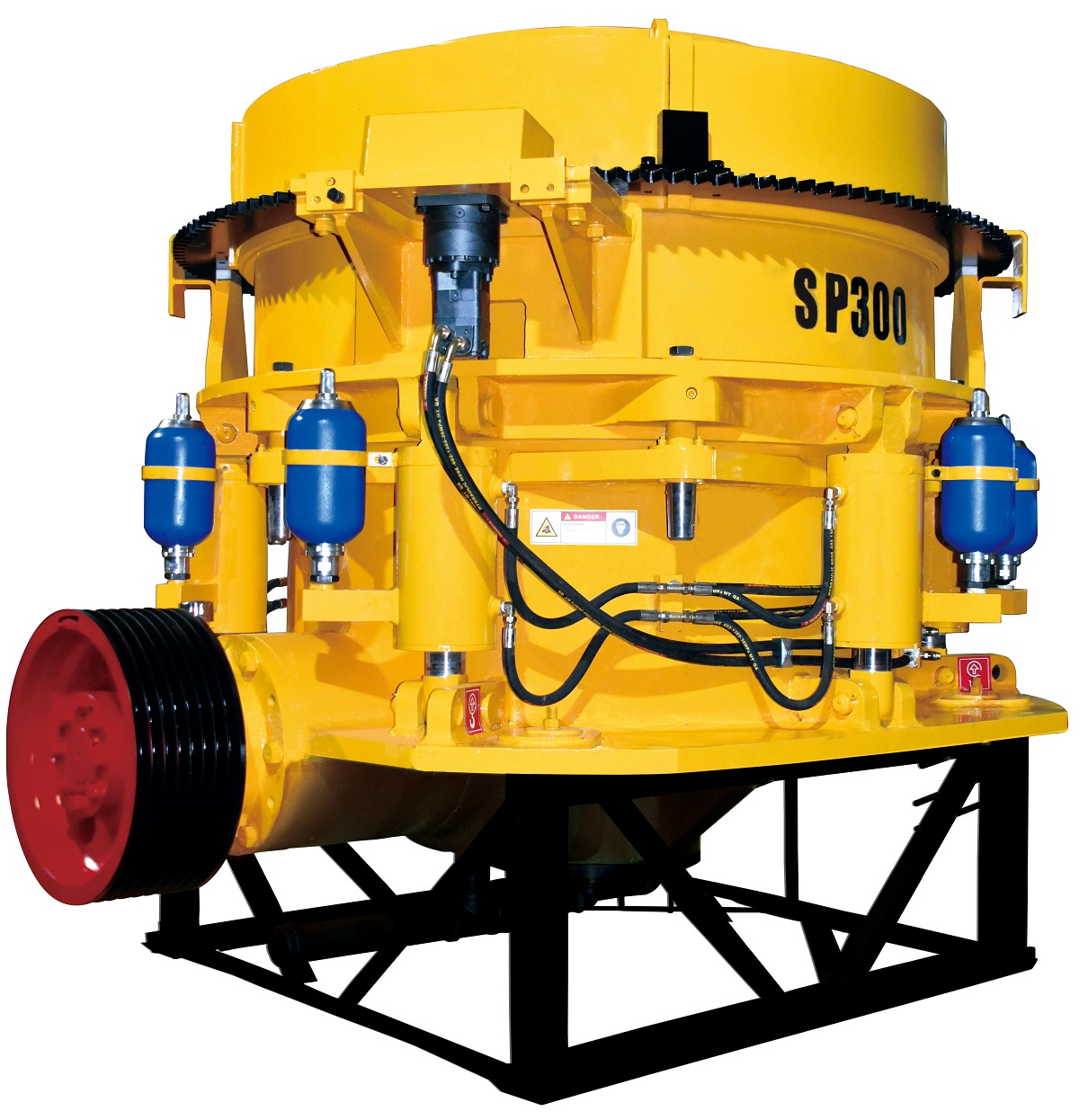

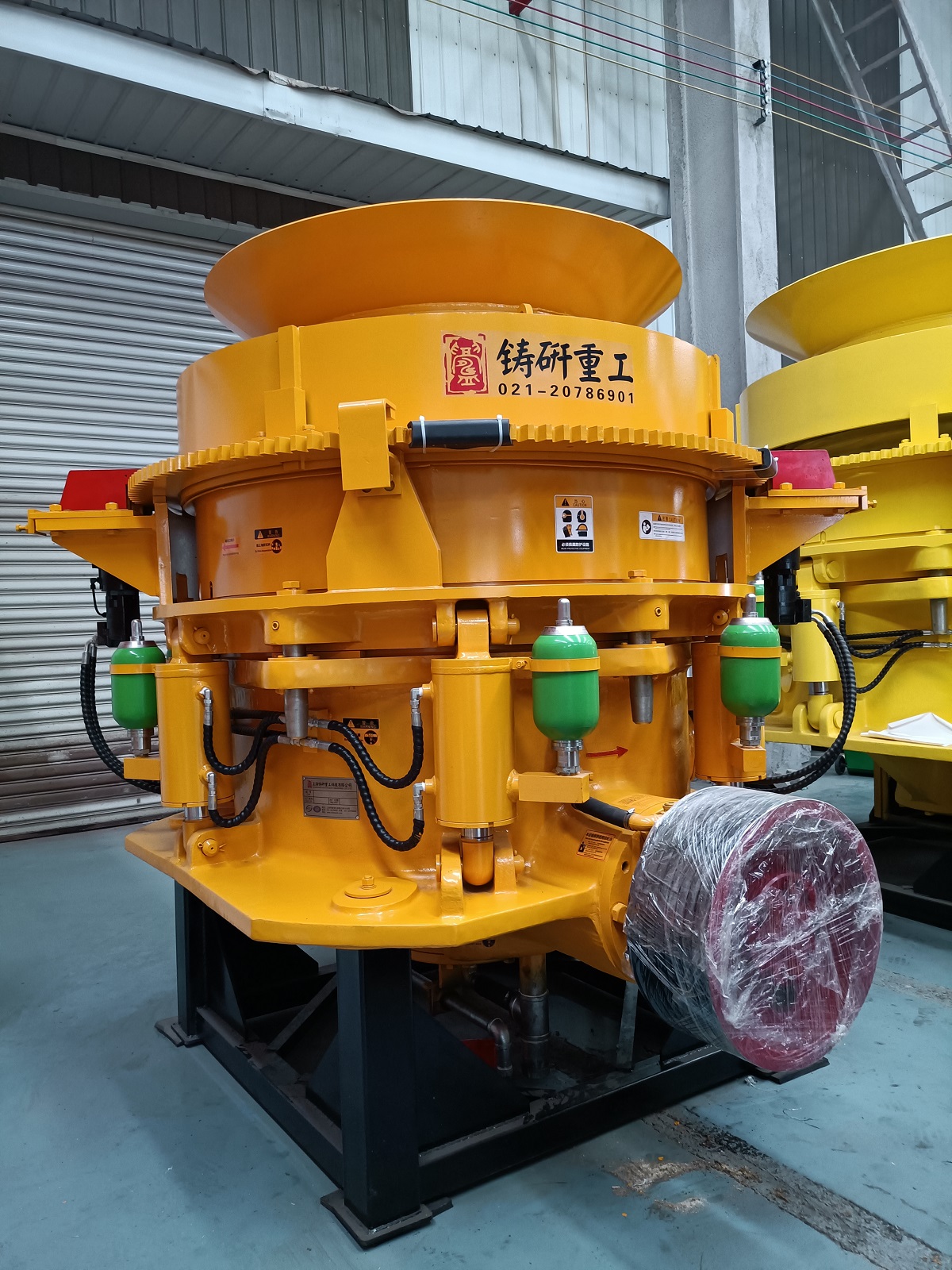

SP系列多缸液压圆锥破碎机

SP系列多缸液压圆锥破碎机

1.高生产能力,比普通圆锥机提高20%-30%产能;
2.产品粒形佳,粒度分布均匀;
3.机架为优质合金材质,机体更强固经久耐用;
4.配装液压马达带动定齿板部件,实行自动、准确的排料口调整,调整后由锁固液压缸进行自动固定;
产品简介
产品特点与原理
技术参数
图片和视频展示
相关产品

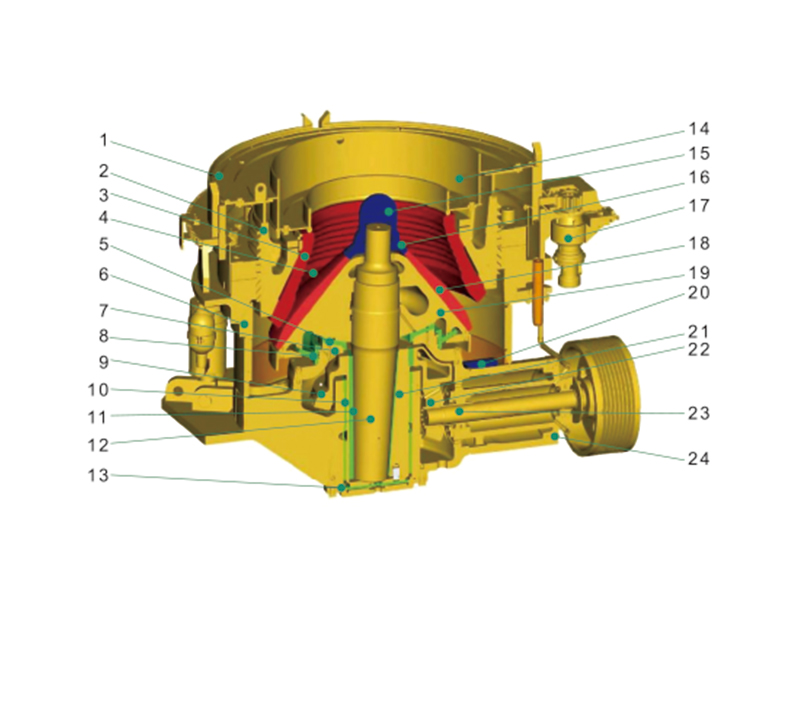

产品剖面图

SP系列多缸液压圆锥破碎机
1 帽架
2 上室
3 定齿板
4 破碎室
5 球面铜
6 下部机架
7 球型座
8 防尘圈
9 大螺旋伞齿轮
10 外铜
11 内铜
12 主轴

13 底盖
14 上室衬板
15 锁紧螺帽
16 锁紧器
17 调整油压马达
18 动齿板
19 锥体蕊
20 转动轴套护盖
21 偏心座
22 小螺旋伞齿轮
23 转动轴
24 转动轴套





关键词:
反击破
欧版液压反击破
美卓反击破
未找到相应参数组,请于后台属性模板中添加

性能特点

1.高生产能力;
2.产品粒形佳,粒度分布均匀;
3.钢结构机体且经热处理,机体更强固经久耐用;
4.配装液压马达带动定齿板部件,实行自动、准确的排料口调整,调整后由锁固液压缸进行自动固定
5.自动清腔---通过释放油缸能及时清除破碎腔内的堵塞物,大大缩短停机时间
6.定齿板免填料,更换方便、迅速;
7.迷宫结合润滑脂密封轴承,安全可靠;
8.自动超载保护结构:破碎机在过载后能自动复位,使排料口大小保持不变,保证产品质量稳定性;
9.润滑油冷却循环系统配装温度控制及压力控制装置, 保障主机运转可靠

操作简易的控制器

SP多缸液压圆锥机配有触屏式面板控制器,其有以下优良设计的特色:
1.手动模式:当主要控制按钮切换到手动模式的位置时,破碎腔自动锁固的功能既被取消,此时操作者既可进行调整间隙和清腔等动作。当按压调整间隙按钮时,LED的显示器会显示相对应的数据。
2.自动模式:当主要控制按钮切换到自动模式时,控制系统会驱使自动锁固,且运动中会自动补偿压力,保持最佳锁固压力
3.注 意:在自动模式中,调整设定和清腔的功能会被锁定,不得运作。
4.运转模式:控制主机运转相关必要条件,如润滑油箱启动、润滑油压力下限、上层锁固、下层锁固、自动补压
5.调整模式:能做手动间隙调整及设定值自动间隙调整
6.选 配:可选配无线遥控器,只需携带遥控器即能在机器旁做调整间隙及清腔的动作。

电子液压自动调整、锁固和清腔系统

SP系列搭载有电子液压控制系统,可做自动间隙调整、本体锁固和清腔动作,铸研的圆锥机具有操作简单的特性。液压马达可以轻易地转动上室以调整间隙,有效缩短调整间隙的时间,并更精准地达到需求的粒度。自动液压系统也帮助机器本身立即容易地排除外来的不需要的异物。另外,锁固安全装置可以确保液压系统维持正确的压力

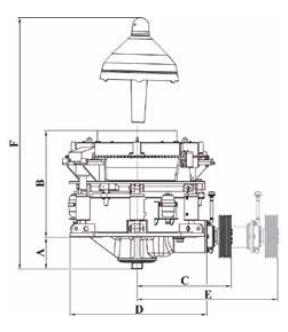

产品尺寸图

产品尺寸图

产品尺寸表

型号 尺寸(mm)
A   B C D E F
SP100 264 1119 1060 1450 1610 2667
SP200 423 1445 1255 1808 2075 2945
SP300 403 1583 1471 2126 2407 3252
SP400 477 1770 1717 2505 2780 3727

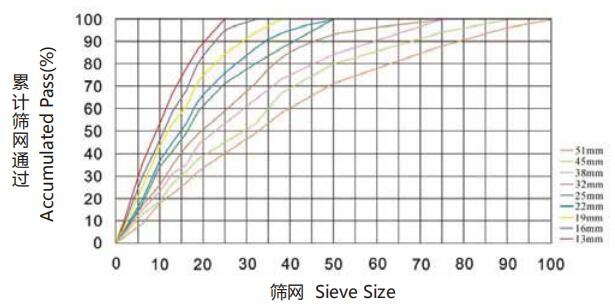

粒度曲线图

粒度曲线图

技术参数



型号Model

腔型(mm)

最大给料尺寸(mm) 最小排料口尺寸(mm)

电机功率(kw)

闭边排料口(mm)的产量(TPH)

重量 (kg)
13 16 19 22 25 32 38 45 51
SP100 C 136 16 75-110   75-85 80-95 85-100 90-110 100-130       6800
M 105 16 75-110   55-70 65-80 70-85 75-95 90-110
SP200 C 185 19 110-160       180-210 200-240 235-270 265-310     12000
M 145 17 110-160     145-165 160-195 185-220 210-245 230-280
F 70 13 110-160 90-110 105-125 120-135 125-140 130-150 140-165
SP300 C 210 22 185-220       210-240 230-280 270-320 290-350 320-380 360-430 18700
M 185 19 185-220     190-220 205-230 225-260 245-285 270-330 300-350
F 90 16 185-220   135-155 150-170 165-185 180-200 200-220
SP400 C 290 25 220-315         295-355 335-375 370-480 430-500 470-550 28400
M 210 22 220-315       265-310 290-330 315-360 350-410 380-440
F 110 16 220-315   155-185 175-200 195-225 210-245 235-256
上述生产能力是破碎物料密度为1.6T/m³时闭路生产线总吨数。生产能力与破碎物料的物理性能,给料方式、进料粒度、及其组成等工况有关,实际产能因不同条件可能有误差
