CS/CH系列底部单缸圆锥破碎机

CS/CH系列底部单缸圆锥破碎机

* 机架经过重型化设计
* 衬板采用优质高锰钢复合材料,更耐磨
* 采用超大直径主轴,更加坚固耐用
产品简介
产品特点与原理
技术参数

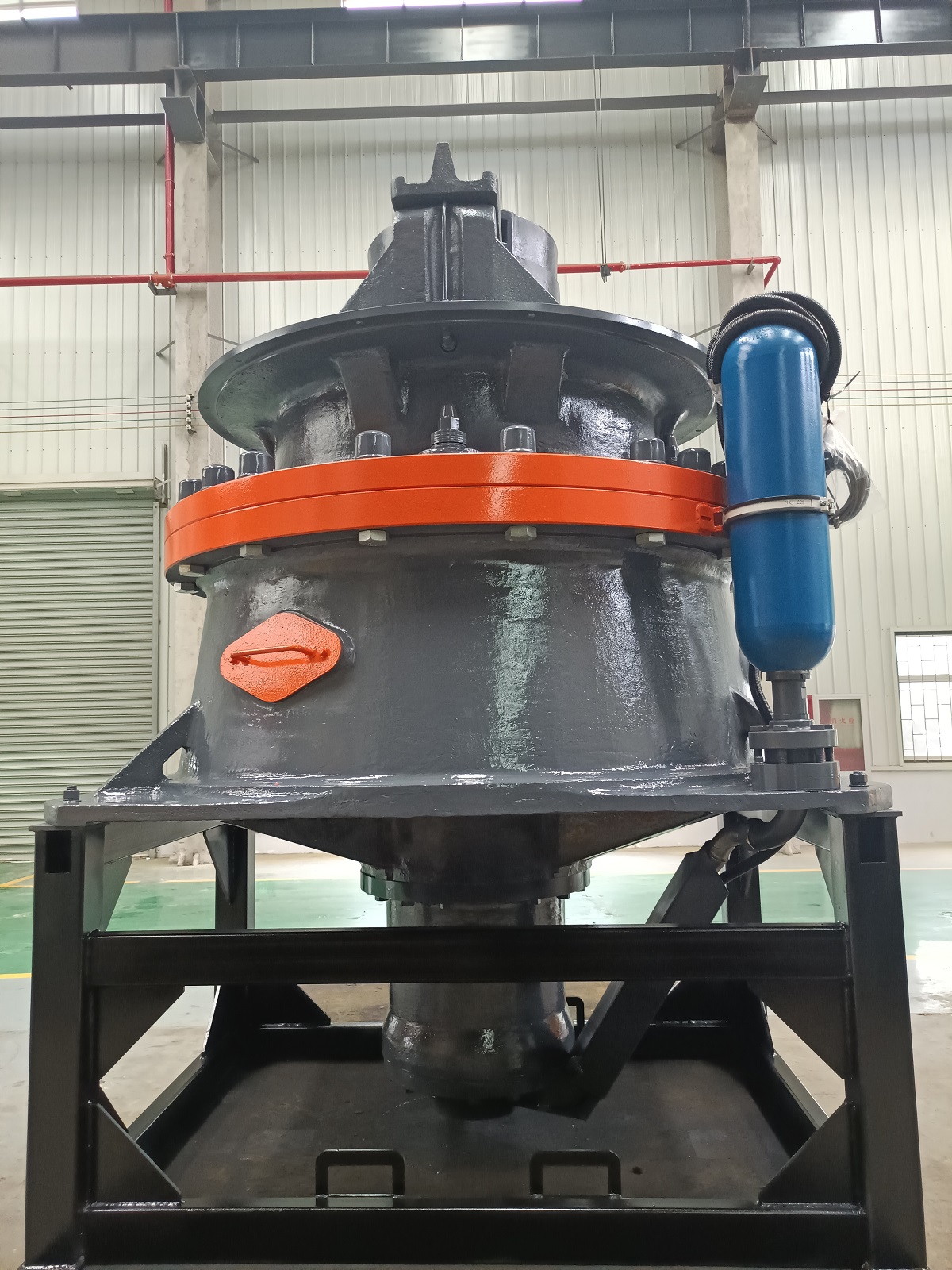

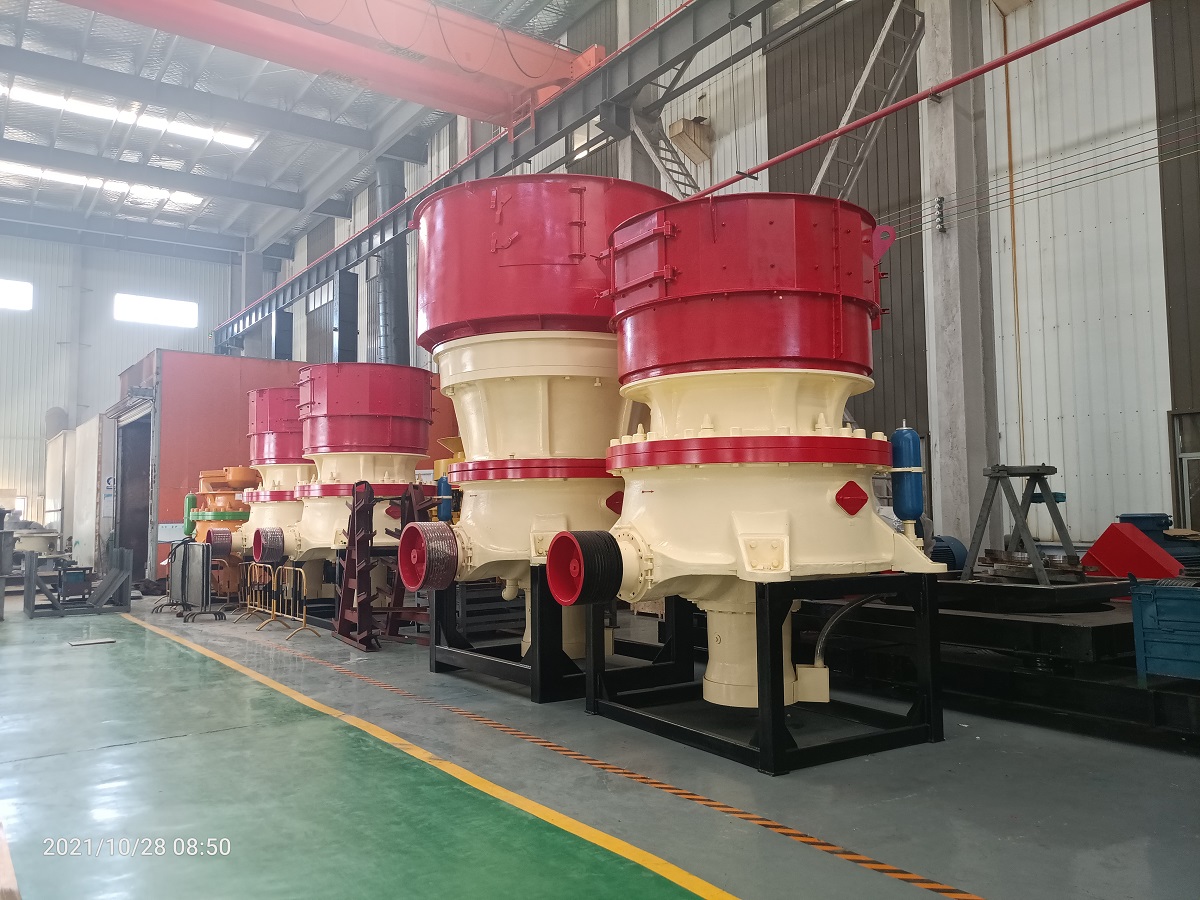

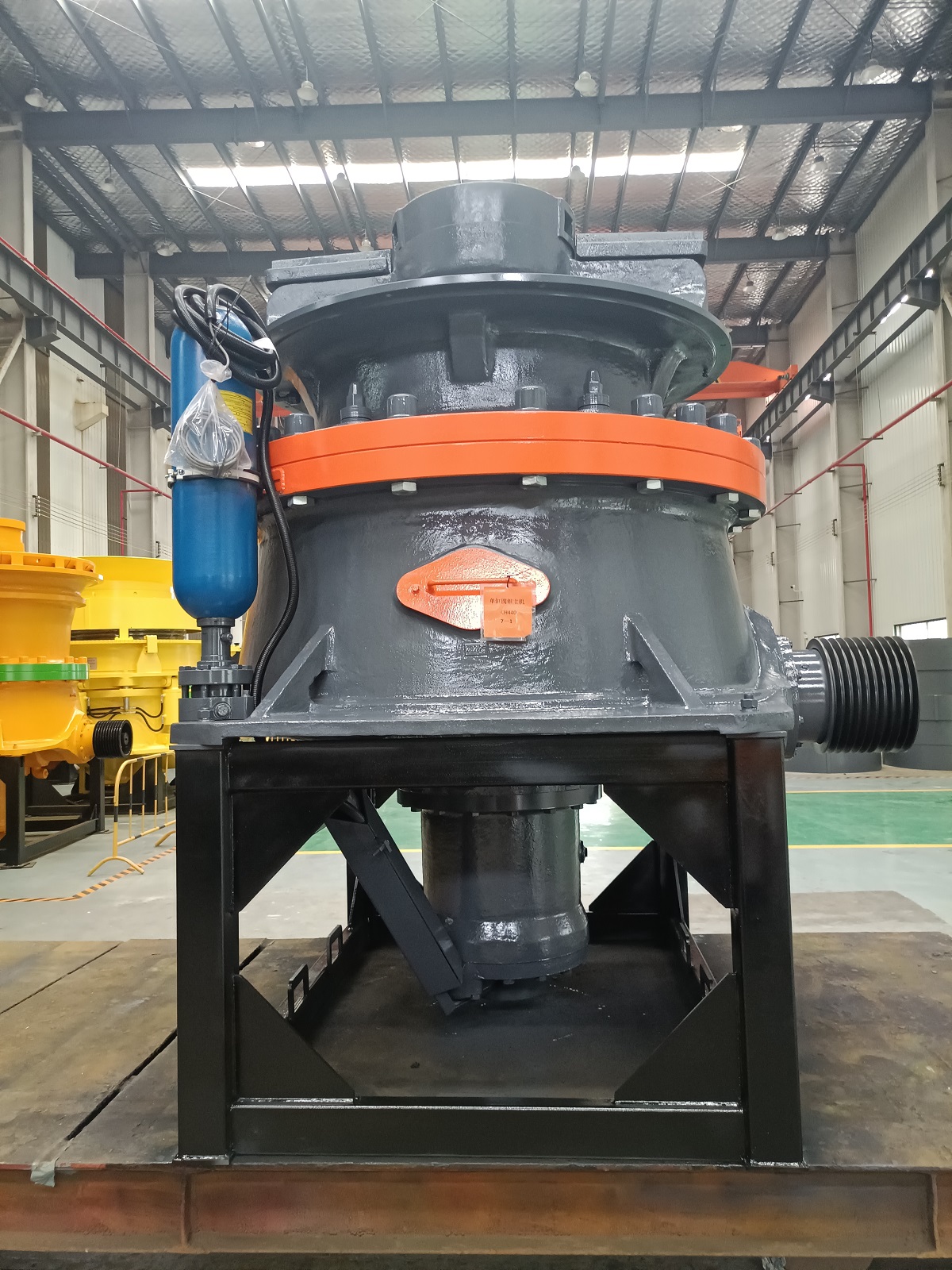

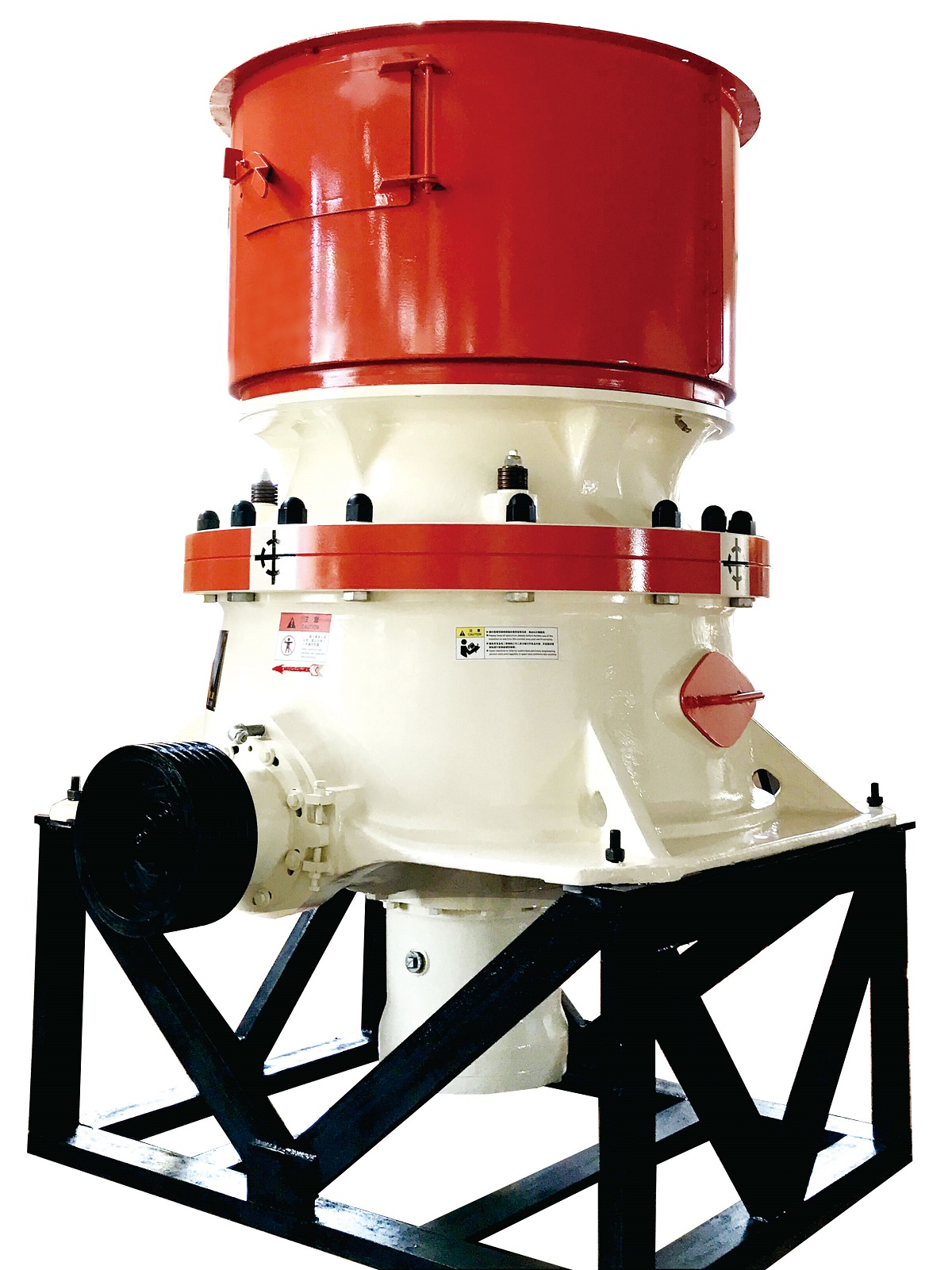

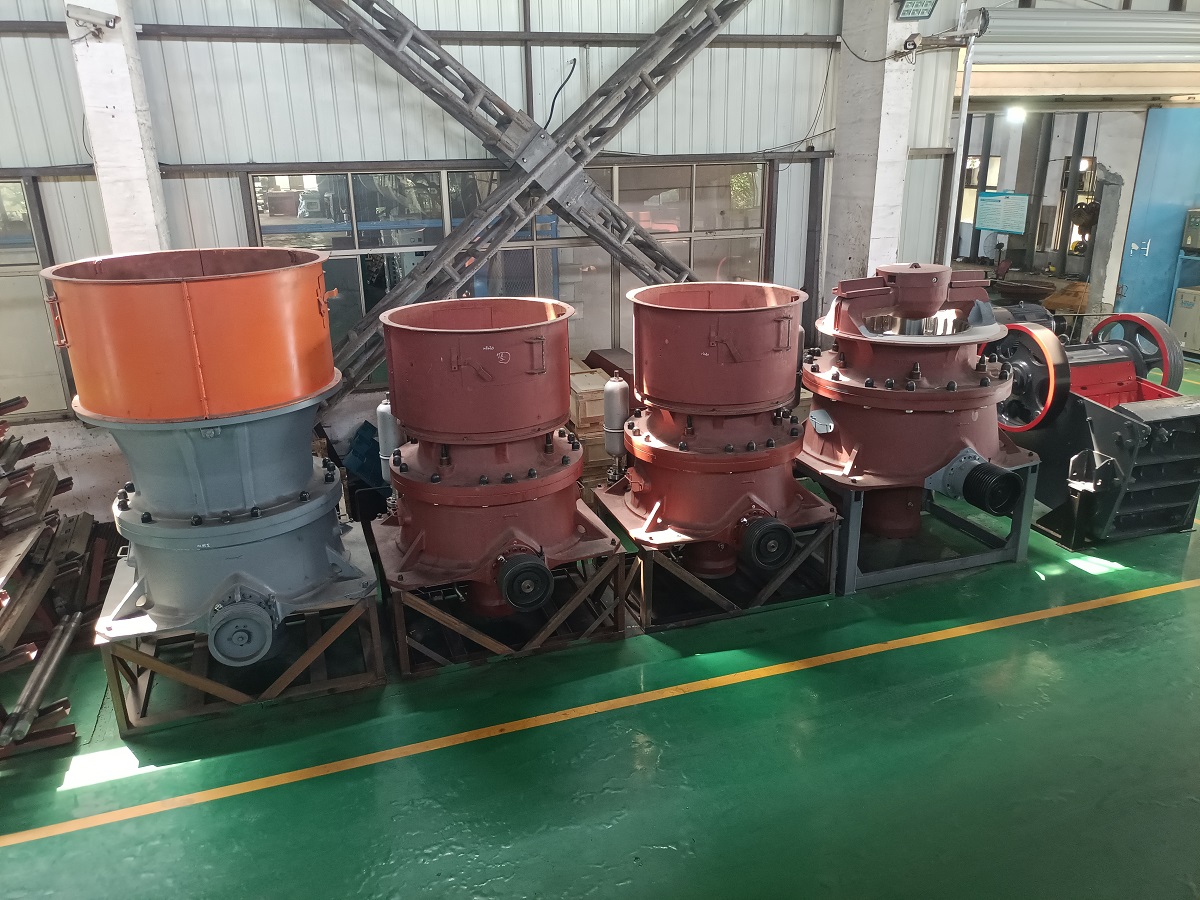

图片和视频展示
相关产品

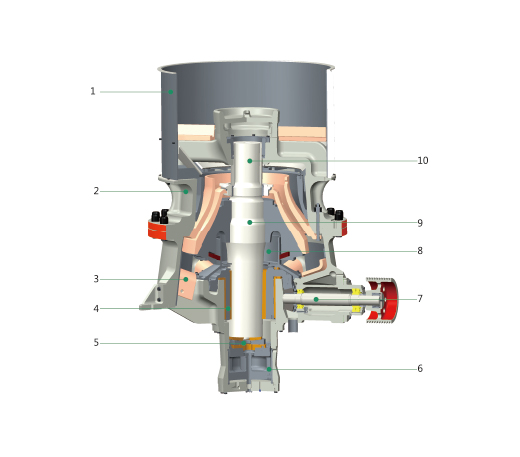

产品剖面图

1 给料斗组
2 上部机架组
3 下部机架组
4 偏心轴组
5 止推轴承组
6 上部轴承组
7 主轴锥体组
8 防尘密封组
9 传动轴组
10 液压缸组



关键词:
单缸圆锥破碎机
圆锥机
破碎机
液压圆锥机
未找到相应参数组,请于后台属性模板中添加

性能特点

可靠性更高
* 机架经过重型化设计;
* 衬板采用优质高锰钢复合材料,更耐磨
* 采用超大直径主轴,更加坚固耐用。
生产成本更底
铸研重工长期积累的衬板(破碎腔型)设计经验及配合先进的冶金技术,使破碎设备的单位钢磨耗降至更低。选配自动化控制系统,使破碎机在运行过程中满腔给料、自动补偿齿板间隙,提高破碎设备的工作效率,从而保证单位生产成本降至更低。
适用性更广
该系列圆锥破碎机有大的给料口,可以发挥出设备性能以适应各种破碎工艺,应用于中碎到超细碎、以及固定式到移动式破碎站。优化设计的破碎速度、偏心距(冲程)和腔型设计完美结合,能够提供更高的产量和更优的产品质量。

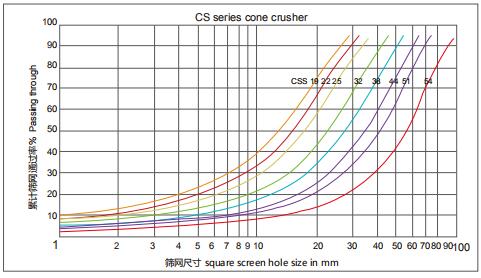

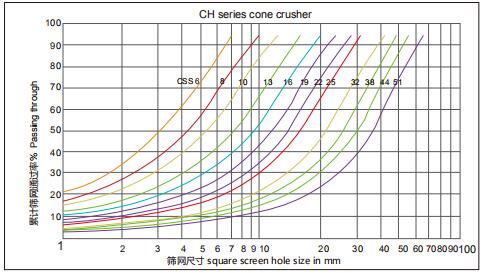

粒度曲线图

粒度曲线图          粒度曲线图

技术参数

型号 Model
功率(kW)

最大进料粒度(mm)

产能

Nominal capacity in t/h with crusher running at CSS (mm)
        16 19 22 25 29 32 35 38 41 54 54 54
CS820 90 EC 240   90 100 130 180 195 165 170
C 200 75 80 110 145 130 130
CS830 160 EC 360     135 145 200 265 280 355 375 395 295 245
C 300   115 155 165 230 290 310 330 345 305



型号 Model
功率(kW)

最大进料粒度(mm)

产能

Nominal capacity in t/h with crusher running at CSS (mm)
        25

29

32 35 41 44 51 54 60 64 70 76
CS840 250 EC 450         446 563 524 456
C 400     299 381 511 448 333
CS860 315 EC 560     340 360 349 460 718 856 929 978 1050 983
C 500         420 618 788 823 892 822 631



型号 Model
功率(kW)

最大进料粒度(mm)

产能

Throuhut(t/h)if crusher runnin at CSS (mm)
        6 8 10 13 16 19 22 25 32 38 44 51
CH820 90 EC 135     55 100 105 115 120 130 145
C 90     60 405 110 120 125 135 80
M 65   50 85 90 90 70
MF 50 40 75 80 80 60
F 38 60 60 65 55 45
EF 28 30-40 with 80% less than 4.5-5.5mm
CH830 160     6 8 10 13 16 19 22 25 32 38 44 51
EC 190       125 170 185 196 210 240 240
C 145     85 150 165 175 185 200 225 17
MC 115     65 160 175 185 200 210 165
M 90   75 100 150 165 175 185 175 120
MF 75   70 120 130 145 145 130 105
F 50 90 95 100 110 120 110 90
EF 35 70-90 with 80% less than 5-5.6mm
CH840 250     6 8 10 13 16 19 22 25 32 38 44 51
EC 215         200 276 294 313 357 395 384
C 175       101 218 292 312 332 378 335 229
MC 140       122 262 282 301 320 328 242
M 110       187 278 298 318 339 281 194
MF 85     114 227 245 263 281 299 248
F 70   135 176 191 206 221 236 251 208
EF 38 100-125 with 80% less than 6-7.5mm
CH860 315     6 8 10 13 16 19 22 25 32 38 44 51
EC 275         177 338 436 464 547 605 662 511
C 215         190 367 480 501 582 643 512 353
MC 175         253 426 455 484 552 499 364
M 135         295 440 470 500 502 403
MF 115       192 369 396 423 450 451 363
F 85       304 328 352 376 400 401 323
EF 65       293 316 298 290
CH870 500     13 16 19 22 25 32 38 44 51 57 64 70
EC 300       588 849 968 1070 1172 1291 1393 1512 1331
C 240     406 636 893 1018 1125 1232 1357 1464 1461 1286
MC 195     440 723 837 954 1055 1155 1272 1373 1370 1206
M 155     563 786 836 953 1054 1154 1271 1372 1248 1098
MF 100   424 716 765 814 928 942 789 702
F 90 395 656 704 752 800 912 857 718
EF 80 517 558 598 639 680 775 128 669
CH880 750     13 16 19 22 25 32 38 44 51 57 64 70
EC 370         459 1309 1446 1584 1745 1883 2043 2181
C 330       397 774 1404 1552 1700 1873 2020 2193 2140
MC 300     513 852 1232 1404 1552 1700 1873 2020 2005 1739
M 230   312 670 951 1106 1261 1394 1526 1681 1814 1800 1564
MF 160 204 514 690 921 980 1117 1235 1352 1490 1607 1396 1170
F 120 289 669 838 895 952 1085 1165 1051 827 625
CH885 750     10 13 16 19 22 25 32 38 44 51 57 64
EFX 100   423 666 715 763 812 926 994 896 705 533
EF 85 246 585 631 678 724 770 878 970 1063 1170 1010 862
EEF 75 475 564 608 653 697 742 846 855 761 580 417
