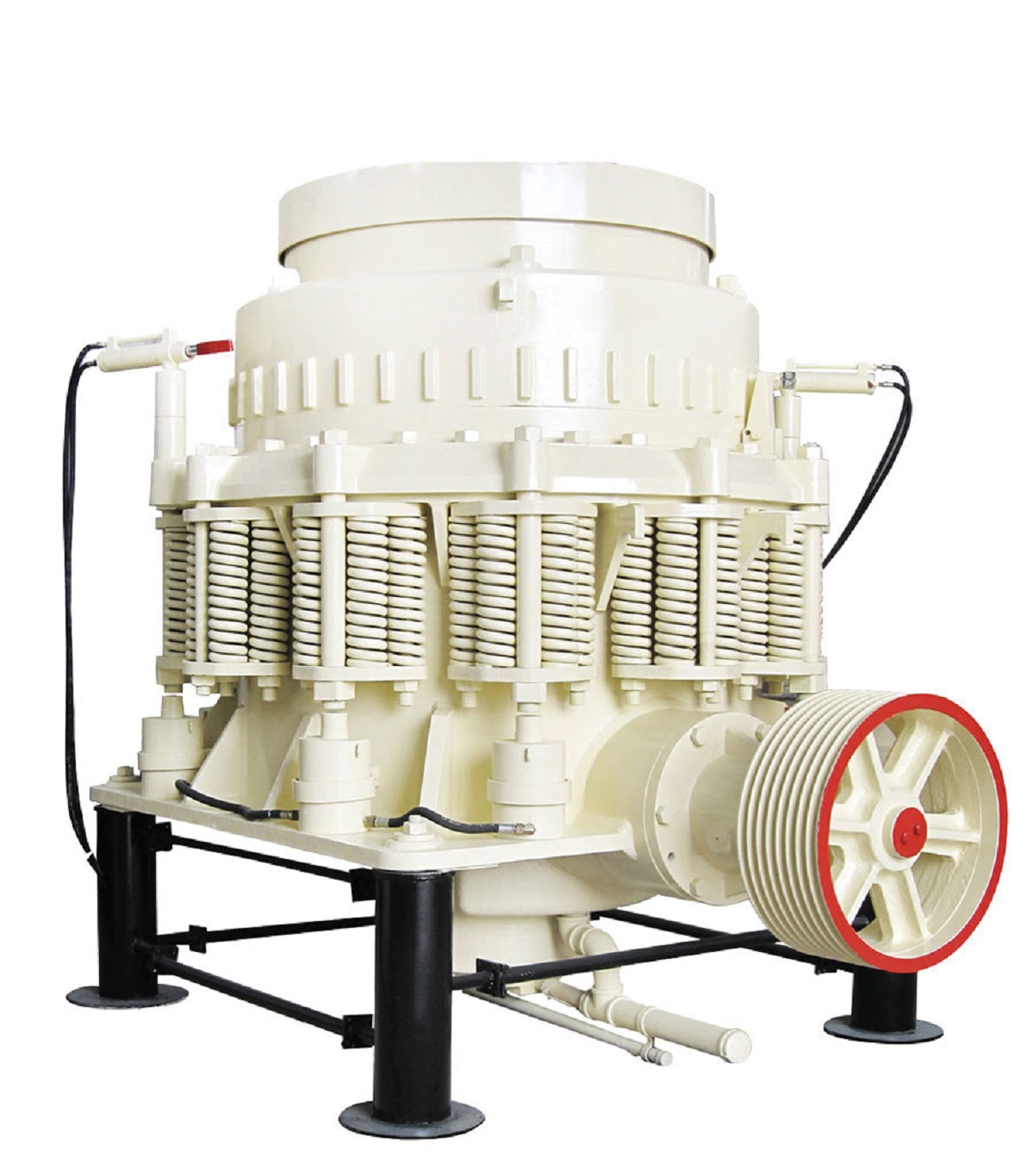

ZC系列复合圆锥破碎机

ZC系列复合圆锥破碎机

* 结构简单,运转平稳,性能稳定;
* 机架采用CO₂保护焊接,并经退火处理,坚固耐用;
* 各易磨耗部位均采用锰钢件保护,延长整机寿命;
* 弹簧锁紧装置使破碎力稳定,并提供过铁释放保护;
* 液压清腔油缸能快速移除破碎腔内集料和不易破碎物,使维护时间缩短;
* 液压调整排料口,方便快捷,调整准确;
产品简介
产品特点与原理
技术参数
图片和视频展示
相关产品

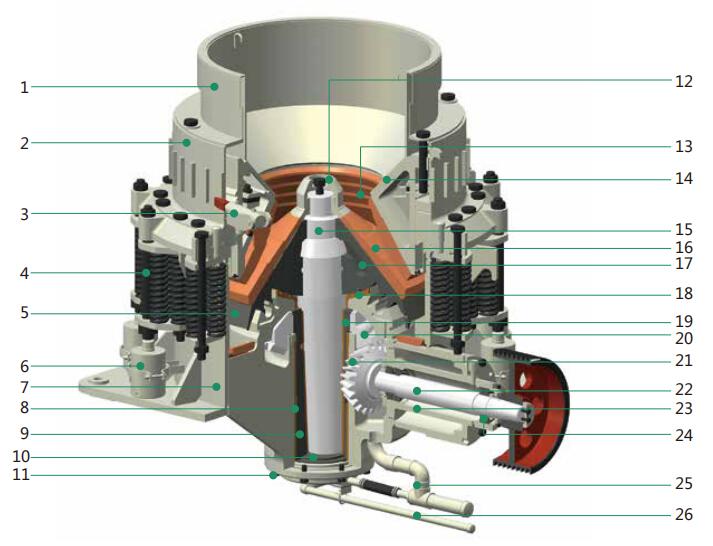

产品剖面图

产品剖面图
1 上室衬板
2 帽架
3 推动油缸
4 释放弹簧
5 轴副衬板
6 清腔油缸
7 机架
8 外铜
9 偏心座
10 止推板
11 底盖
12 分料盘
13 定齿板

14 上室
15 主轴
16 动齿板
17 锥体蕊
18 球面铜
19 内铜
20 大锥齿轮
21 小锥齿轮
22 传动轴
23 传动轴套
24 轴承
25 回油管路
26 进油管路



未找到相应参数组,请于后台属性模板中添加

性能特点

* 结构简单,运转平稳,性能稳定;
* 机架采用CO₂保护焊接,并经退火处理,坚固耐用;
* 各易磨耗部位均采用锰钢件保护,延长整机寿命;
* 弹簧锁紧装置使破碎力稳定,并提供过铁释放保护;
* 液压清腔油缸能快速移除破碎腔内集料和不易破碎物,使维护时间大大缩短
* 液压调整排料口,方便快捷,调整准确;
* 迷宫式防尘圈密封,保证润滑油清洁:
* 动定齿板安装面经过精加工,不用填料,更换简单迅速;
* 润滑系统设有回油及温度保护装置,并与主电机连锁,保护主机不被损坏

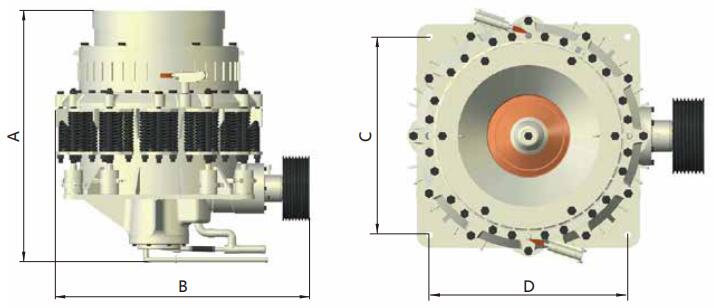

产品尺寸图

产品尺寸图



产品尺寸表

型号 Model A  B C D
ZC600 1450
1745
1000 1000
ZC1000 2150 2260 1400 1400
ZC1200 2320 2480 1580 1580
ZC1300 2750 2800 1765 1765
ZC1400 2830 2950 1950 1950
ZC1500 3280 3270 2200 2200
ZC1700 3660 3580 2280 2280

技术参数

型号 Model 腔型(mm) 最大给料尺寸(mm) 最小排料口尺寸(mm) 电机功率(kw)

闭边排料口(mm)的产量(TPH)

重量 (kg)
6 10 13 16 19 22 25 38 51 64
ZC600 C 95 10 37-45   20 25 30 35 45 50 75     5300
M 72 6 37-45 18 20 25 30 35 40 45 60     5300
ZC1000 C 160 13 90-110     80 100 135 150 175 235     10800
M 115 10 90-110   65 75 90 120 135 150       10800
F 80 8 90-110 50 55 65 70 95           10510
EF 50 6 90-110 52 62 72 78 102           10510
ZC1200 C 180 13 110-132     115 135 150 180 200 260     15500
M 130 10 110-132   100 110 120 135 165 175       15500
F 90 10 110-132   80 105 110 140           15500
EF 60 6 110-132 60 74 105 110 130           15500
ZC1300 C 200 16 132-160       150 180 200 230 310 390   22300
M 150 13 132-160     115 140 160 190 210       22300
F 102 10 132-160   90 115 145 160           22300
EF 70 8 132-160   88 110 135 155           22300
ZC1400 C 215 19 185-220         200 220 260 330 420   26300
M 160 16 185-220       155

180

200 220       26300
F 115 13 185-220     150 190 210 230         26300
EF 76 8 185-220   122 148 185 200           26300
ZC1500 C 235 22 220-250         240 265 300 400 510 570 37750
M 175 19 220-250         215 240 265 320     37750
F 130 13 220-250     180 210 235 255 275       37750
EF 90 10 220-250   148 178 220 265           37750
ZC1700 C 360 22 250-300           330 390 525 655 725 44300
M 203 16 250-300       230 270 300 330       44300
F 140 13 250-300     185 225 265 340         44300
EF 95 10 250-300     180 220 260 335         44300
