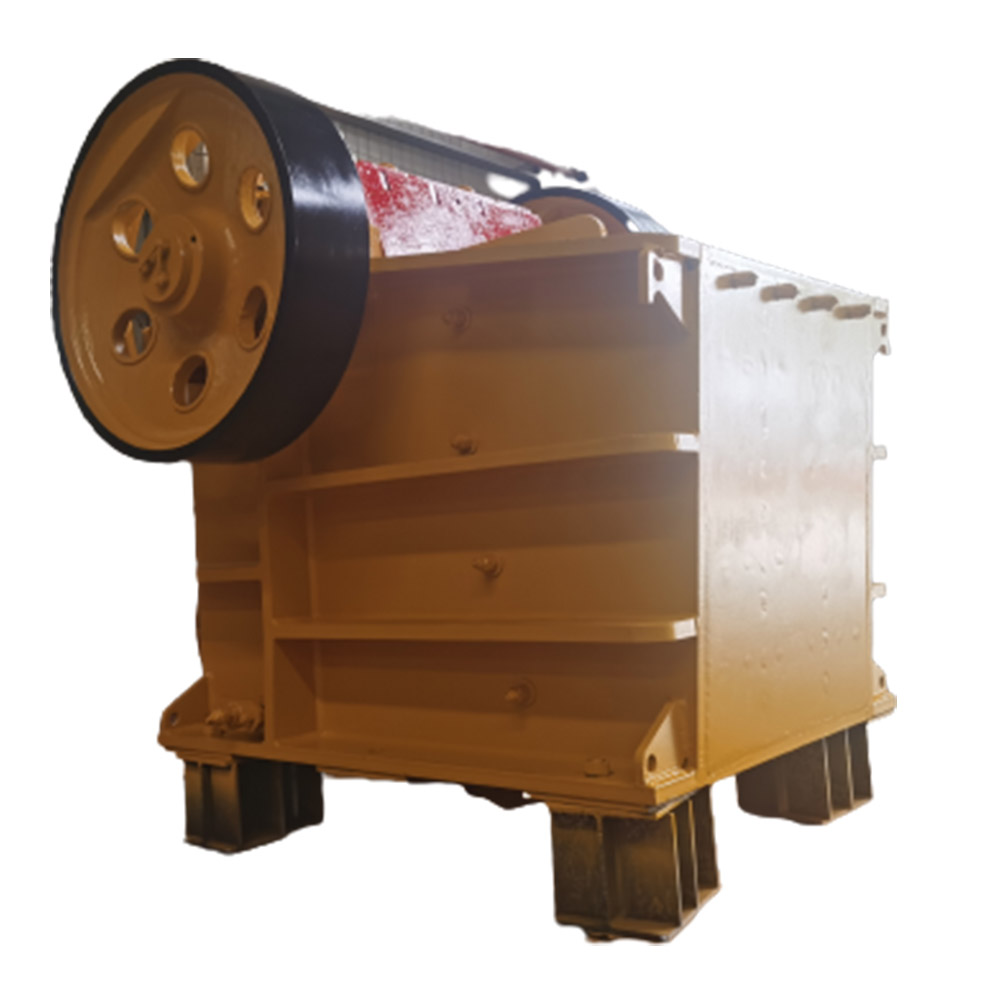

ZJ系列液压颚式破碎机

ZJ系列液压颚式破碎机

1.机架重型化设计，优质钢板CO2保护焊接，并经退火处理，结构坚固耐用；
2.偏心轴合金钢锻造精车而成，承载力高；
3.采用高品质轴承，稀油润滑，寿命长，运转平稳，维护方便；
4.深腔设计，转速与啮角优化后合理匹配，保证大产量；
5.肘板无需润滑，在过载时保护主机，提高整机安全性；
6.液压调整排料口，操作维护简单快捷，提高了生产率。

 获取产品报价

 文档下载

 咨询电话: 021-20786901

上一个

C系列欧版颚式破碎机

下一个

ZNP系列液压反击式破碎机

产品简介

产品特点与原理

技术参数

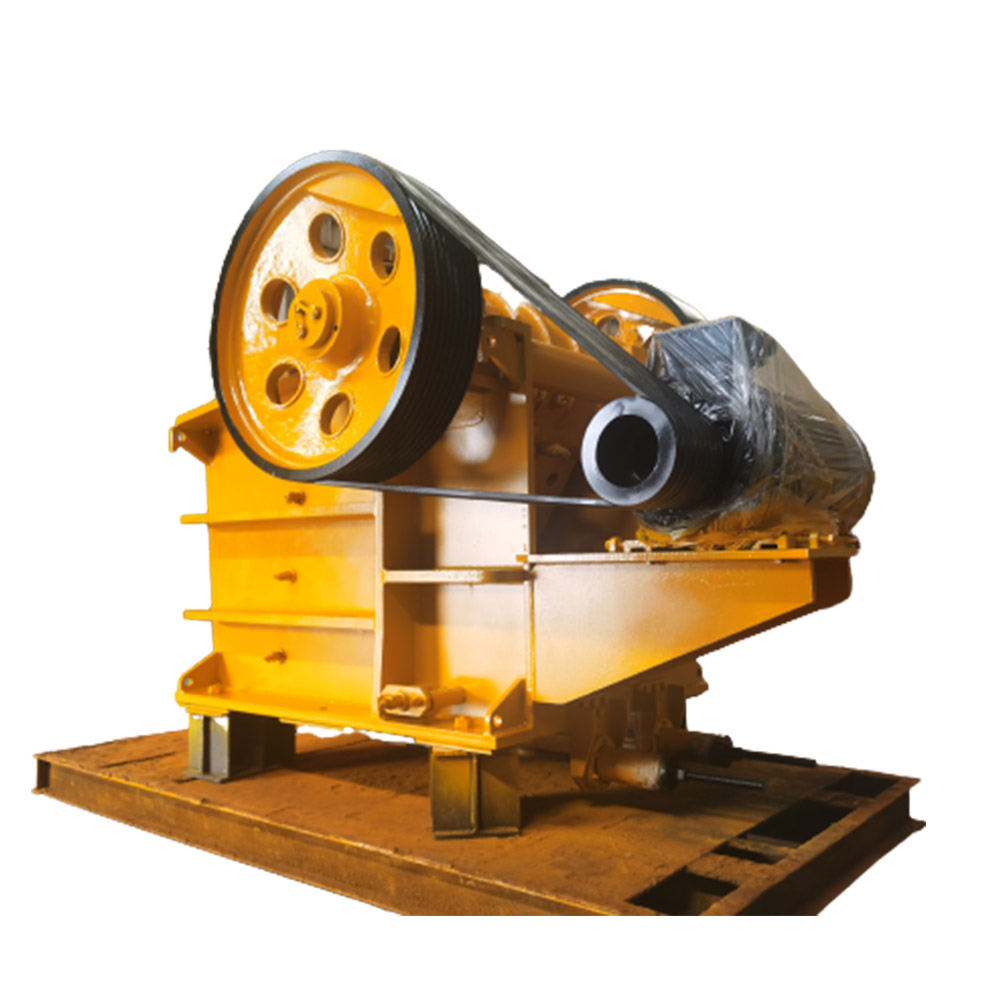

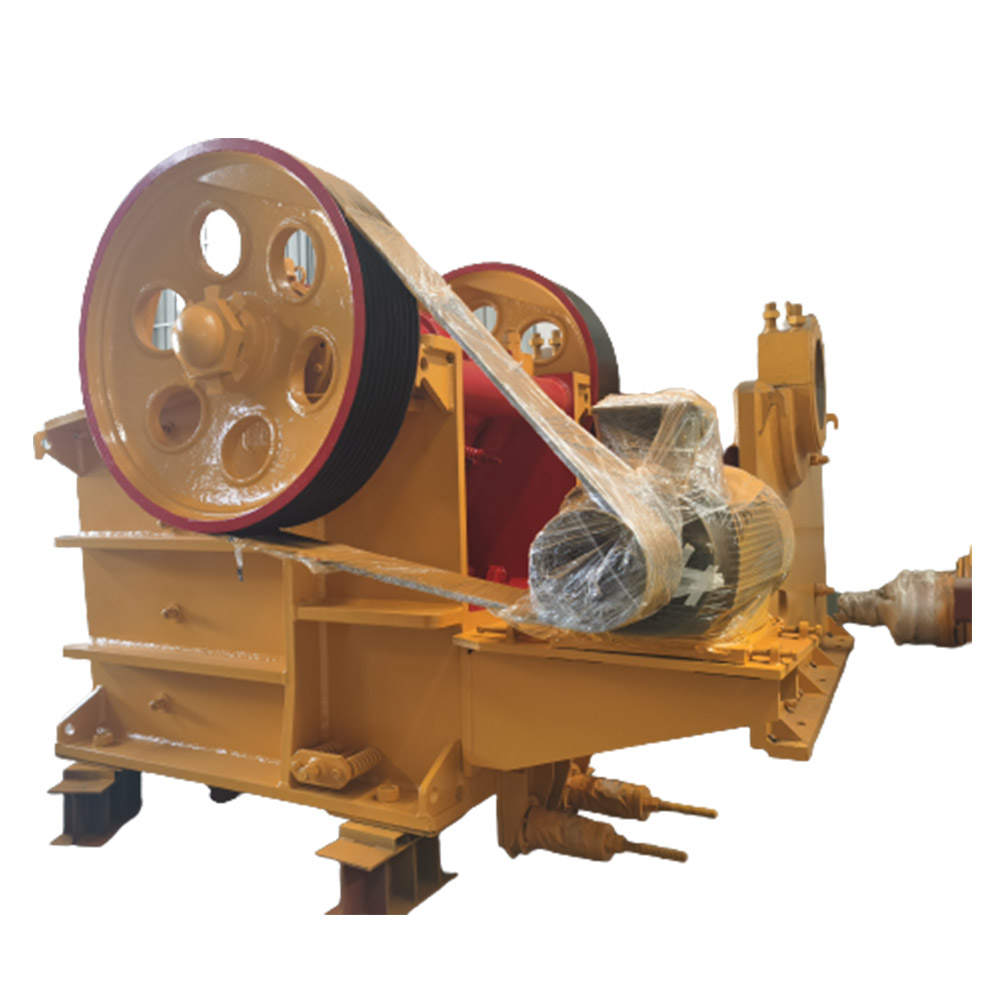

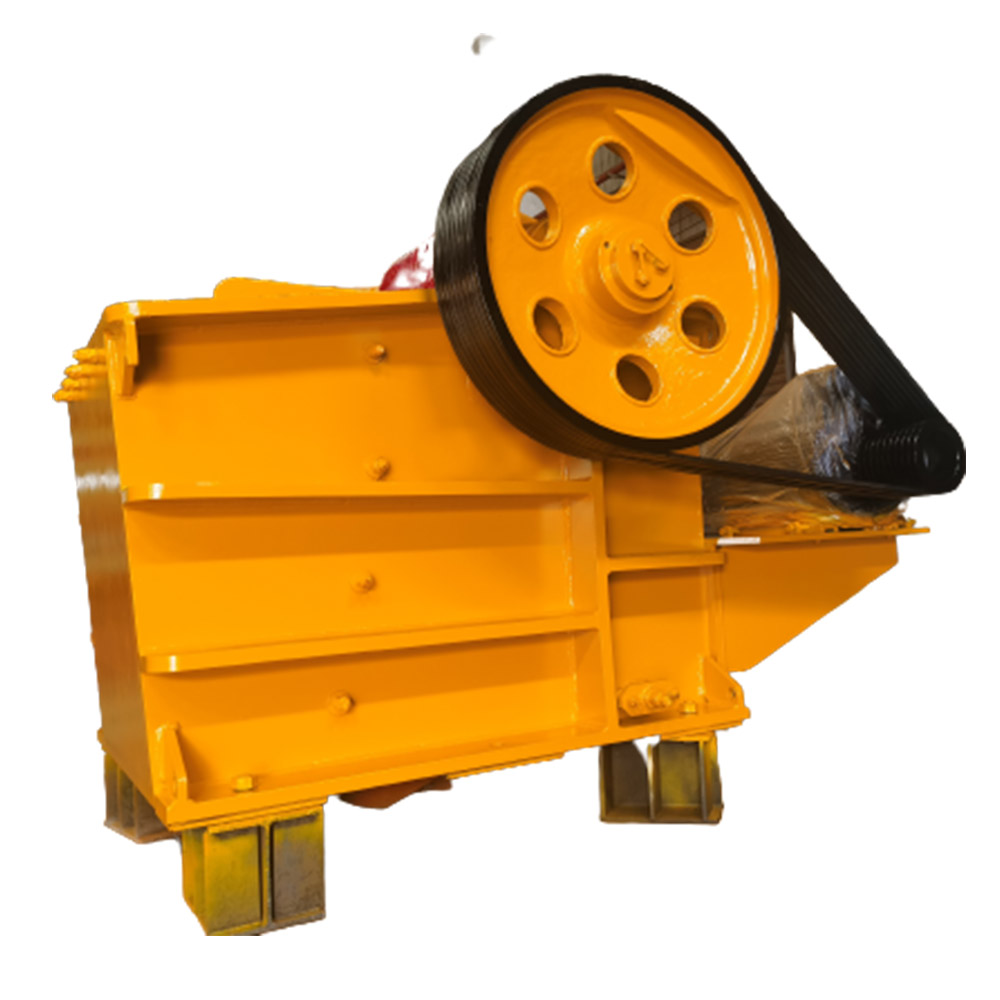

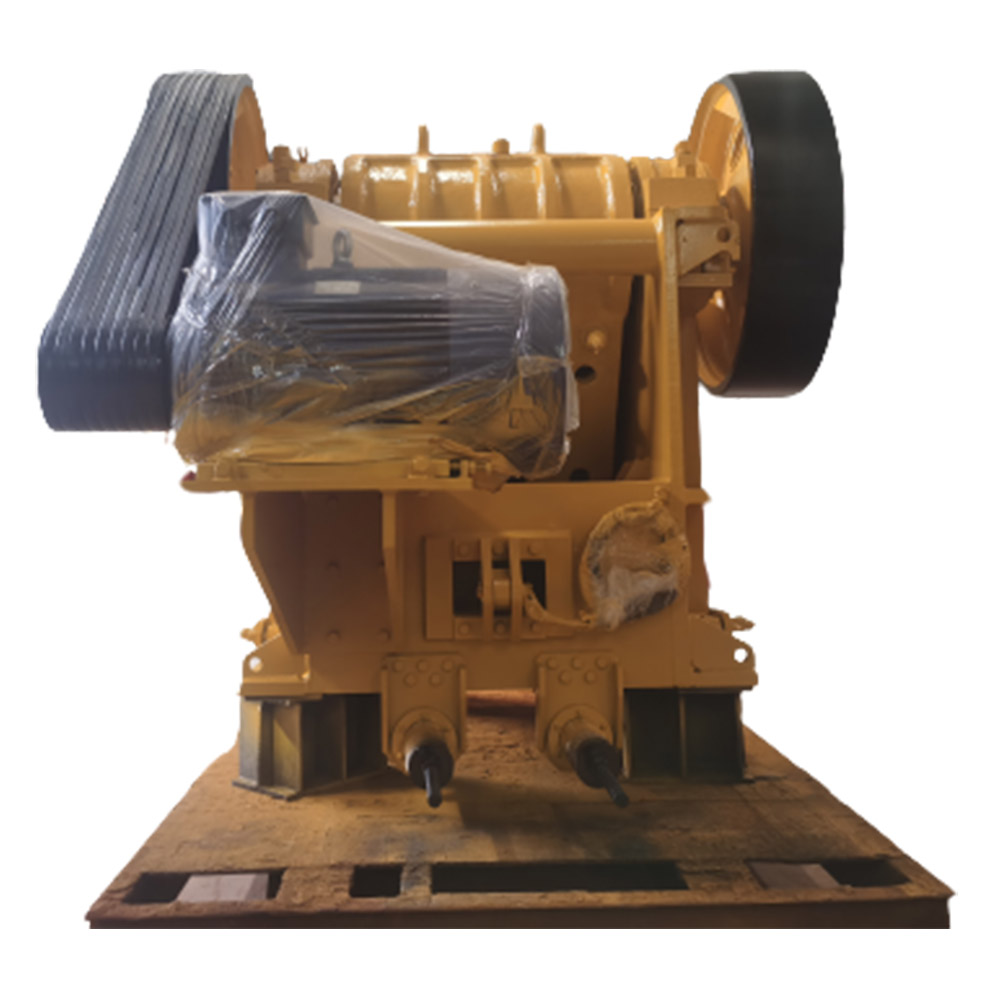

图片和视频展示

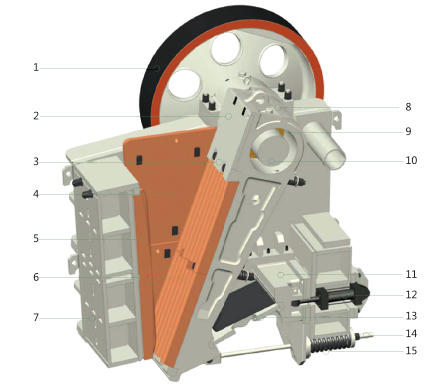

产品剖面图

1 飞轮／皮带轮

2 动颚护板

3 动按板

4 侧板

5 定齿板

6 动齿板

7 机架组

8 动颚组

9 轴承

10 主轴

11 调整座

12 液压缸

13 肘板

14 拉杆

15 拉杆弹簧

关键词:

颚破

液压颚破

台湾明裕颚破

性能特点

1.机架重型化设计，优质钢板CO2保护焊接，并经退火处理，结构坚固耐用；

2.偏心轴合金钢锻造精车而成，承载力高；

3.采用高品质轴承，稀油润滑，寿命长，运转平稳，维护方便；

4.深腔设计，转速与啮角优化后合理匹配，保证大产量；

5.肘板无需润滑，在过载时保护主机，提高整机安全性；

6.液压调整排料口，操作维护简单快捷，提高了生产率。

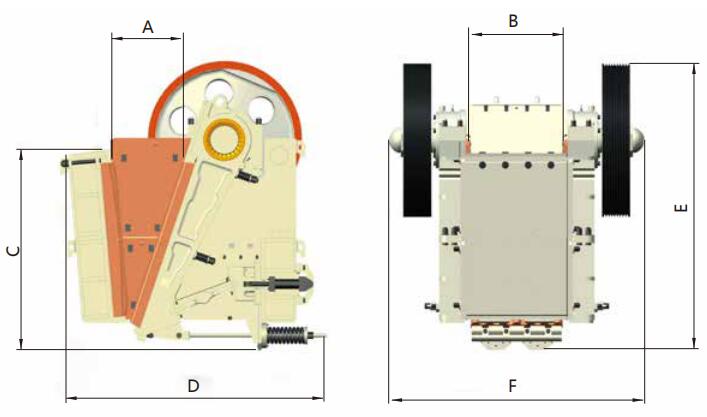

产品尺寸图

产品尺寸表

型号 Model	A × B	C	D	E	F
ZJ2416	400x600	1060	2060	1820	1550
ZJ3020	600x900	1580	1950	2050	2090
ZJ3624	600x900	1600	2430	2430	2420
ZJ4230	800x1200	2230	2850	2800	2715
ZJ4832	800x1200	1900	3150	2820	2980
ZJ4840	1000x1200	2600	3340	3720	3350
ZJ5432	800x1350	1950	3115	2820	3120
ZJ6040	1000x1500	2580	3460	3715	3680
ZJ6048	1200x1500	2860	4460	4410	3730

技术参数

型号	进料口尺寸 (mm)	功率(kW)	重量 (kg）	破碎产量(t/h)/排料间隙(mm)
型号	进料口尺寸 (mm)	功率(kW)	重量 (kg）	30	40	50	70	80	100	125	150	200	225	250	300
ZJ2416	600*400	30-40	6320			26	38	45	60	75
ZJ3020	750*500	45-60	8750			40	60	70	90	112	130
ZJ3624	900*600	60-75	14000					105	130	160	182
ZJ4230	1050*750	90-115	22500						180	210	237	294
ZJ4832	1200*800	115-150	26650						210	250	280	320	350
ZJ4840	1200*1000	135-150	44500							265	302	370	402
ZJ5432	1350*800	135-150	27770						250	300	340	420	450
ZJ6040	1500*1000	185-255	50380							310	350	440	480	510
ZJ6048	1500*1200	185-265	78000								415	500	540	580	630
