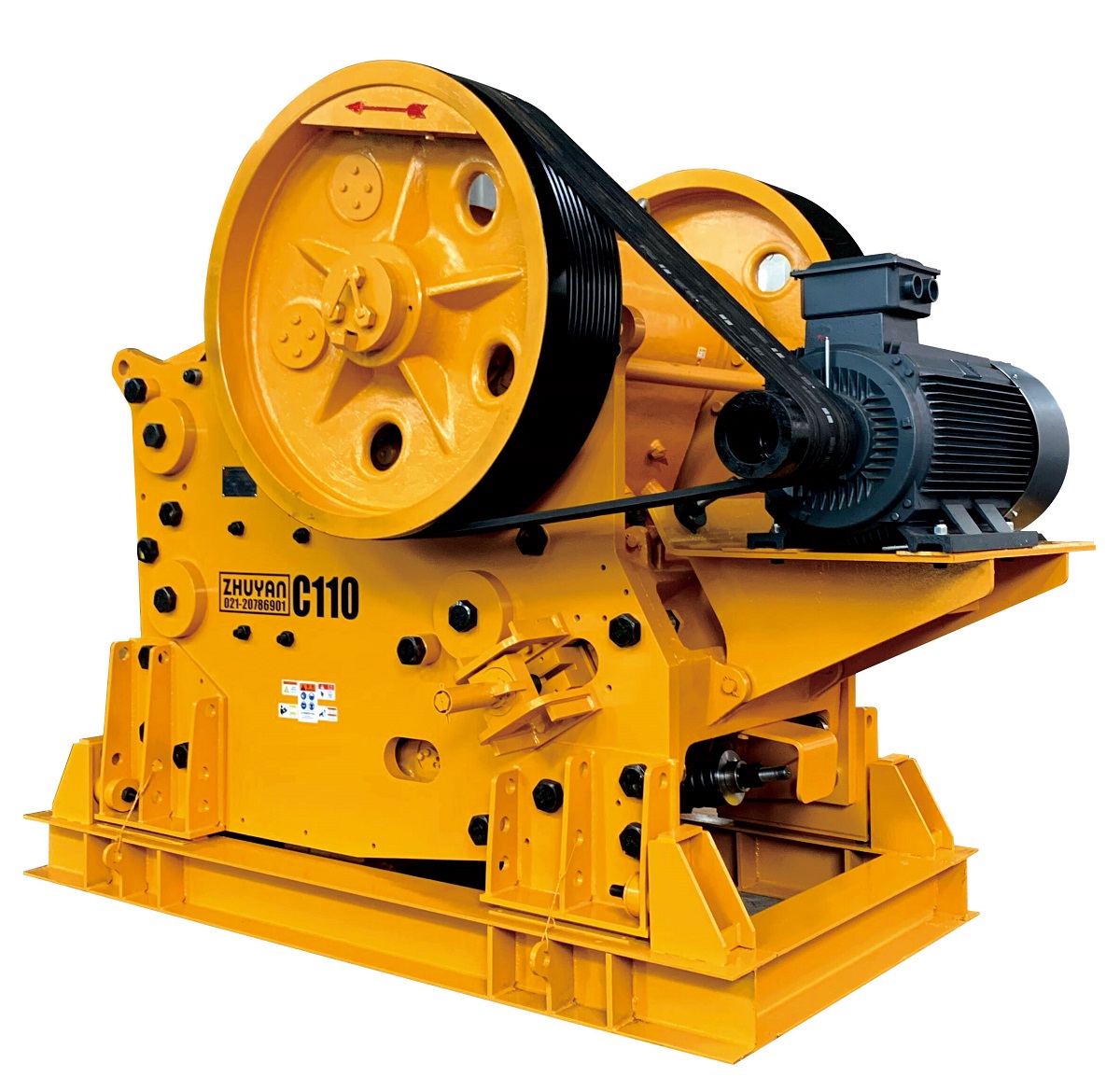

C系列欧版颚式破碎机

C系列欧版颚式破碎机

1.机架分为焊接式和组装式两种:中小型规格一般采用焊接式,大型规格一般采用组装式。
2.焊接式采用大弧度过渡圆角、低应力区焊接方式,大大降低了应力集中,保证了机架在各方向强度的均等,具有耐冲击性、受力均匀、低故障率等特点。
3.组装式采用先进的模块化、无焊接框架结构设计,强度和可靠性高同时整机组装式设计,运输、安装更加方便,特别适用于地下矿井、高海拔矿山等狭小、运输困难场所安装。
产品简介
产品特点与原理
技术参数
图片和视频展示
相关产品

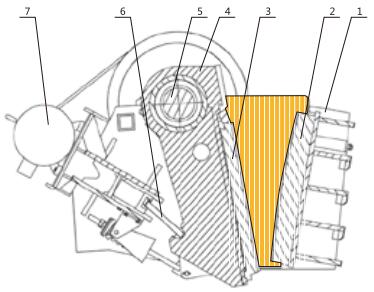

产品剖面图

产品剖面图

1 机架

2 固定颚板
3 动颚板
4 动颚
5 偏心轴
6 肘板
7 电机



关键词:
颚式破碎机
欧版颚破
牙板
齿板
破碎机
未找到相应参数组,请于后台属性模板中添加

性能特点

与传统的颚式破碎机相比,C系列颚式破碎机在设计和制造方面对细节更为重视,采用高强度材料,具有结构强度更高、设备可靠性高、破碎比大、产量高、综合加工成本低等优势。
坚固的结构:
1.机架分为焊接式和组装式两种:中小型规格一般采用焊接式,大型规格一般采用组装式。
2.焊接式采用大弧度过渡圆角、低应力区焊接方式,大大降低了应力集中,保证了机架在各方向强度的均等,具有耐冲击性、受力均匀、低故障率等特点。
3.组装式采用先进的模块化、无焊接框架结构设计,强度和可靠性高同时整机组装式设计,运输、安装更加方便,特别适用于地下矿井、高海拔矿山等狭小、运输困难场所安装。
优越的腔型设计,进料粒度大
采用对称“V”形腔设计,肘板大倾角、大冲程,比传统PE系列颚破进料粒度大、产量高、粒度均匀,颚板磨损低。
重型动颚总成经久耐用
重型动颚总成采用锻造的重型偏心轴、高质量重载滚动轴承,优化的动颚体保证了动颚总成耐冲击性和稳定性高;迷宫式密封、集中润滑系统保证了轴承油脂不被污染、润滑更加便捷使其运行时间更长。
动颚护板设计
动颚上方安装了重型护板,可避免物料冲击有效保护动颚体及其内部轴承不受损坏。
整体轴承座
整体铸钢轴承座结构保证与机架完全配合,使轴承运行更加平稳,避免了组合式轴承座在紧固过程中对轴承造成不必要的径向载荷。
方便快捷的排矿口调整
C系列颚式破碎机采用机械或液压方式调整排料口,其双楔块调整方式相对于垫片调整方式操作更加简单、安全、快捷节省了停机时间。
一体化电机安装
电机座与破碎机机架一体式安装方式,不仅节省了颚式破碎机的安装空间,而且由于机架、电机座、电机的同步运动、可调的电机座实现了三角带张力的调节从而使三角带使用寿命更长。
减振安装设计
破碎机采用专用的橡胶减震装置固定,有效吸收了设备振动峰值同时允许破碎机垂直和纵向方向的位移,从而降低了对基础的冲击。

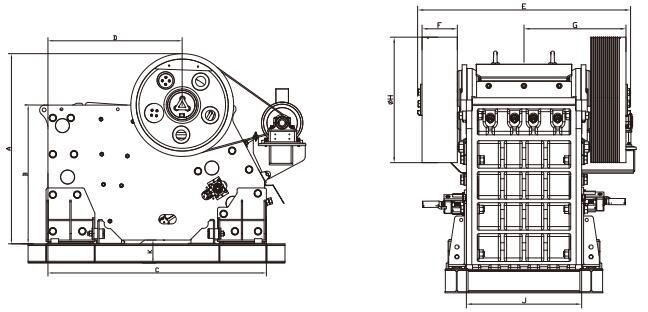

产品尺寸图

产品尺寸图

产品尺寸表

  C80 C96 C100 C106 C110 C125 C140 C145 C160 C200
给料口宽度 800 930 1000 1050 1100 1250 1400 1400 1600 C200
给料口深度 510 580 760 700 850 950 1070 1100 1200 1500
电机功率 75 90 110 110 160 160 200 200 250 400
转速 350 330 260 280 230 220 220 220 220 200
产品尺寸 紧边排料口 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时 吨/小时
0-30 20
0-35 25
0-45 30
0-60 40 65-85
0-75 50 80-95
0-90 60 95-125   120-155
0-105 70 115-150 140-180 150-210 155-200 190-250
0-120 80 130-170 160-210 170-225 175-230 210-275
0-135 90 150-195 180-235 190-245 200-260 235-305
0-150 100 165-215 200-260 215-280 220-290 255-330 290-380
0-185 125 210-275 250-325 265-345 280-365 310-405 350-455 385-500 400-520
0-225 150 250-325 300-390 315-410 335-435 370-480 410-535 455-590 470-610 520-675

0-260

175 290-380 350-455 370-480 390-510 425-550 470-610 520-675 540-700 595-775 760-990
0-300 200     420-545 445-580 480-625 530-690 590-765 610-795 675-880 855-1110
0-340 225           590-770 655-850 680-885 750-975 945-1230
0-375 250           650-845 725-945 750-975 825-1070 1040-1350
0-410 275               820-1070 900-1170 1130-1470
0-450 300                 980-1275 1225-1590

(注:该数据根据当地使用情况采集获得.)
根据用途和生产要求调节紧边排料口。欲了解破碎机在具体应用中的性能请与铸研工程师联系。
以上数据所表示的破碎机产量,处理能力为中硬物料、破碎物料松散密度为1.6t/m时的数据给料能够顺利进入破碎腔、无架桥卡堵现象,给料剔除小于排矿口细料时取小值,含细料时取大值。产量可能随给料方式和物料性质诸如粒度组成、含水含泥量、松散密度和可碎性而变化.
破碎机紧边排料口的检测方法随所用颚板齿型的变化有所不同。
它将对破碎机的能力和产品粒度产生影响。
以下因素可提高破碎机的能力和性能:
1.适当的颚板选择
2.适当的给料级配
3.可控的给料量
4.足够的给料机能力和给料宽度
5.充分的破碎机排料区
6.排料皮带机与破碎机最大能力相匹配

技术数据

  C80 C100 C105 C110 C125 C140 C145 C160
给料口 mm 800*510 1000*760 1050*700 1100*850 1250*950 1400*1070 1400*1100 1600*1200
电机功率 kw 75 110(90) 110 132(160) 160(132) 200(160) 200 250(200)
转速 rpm 350 260 300 230 220 220 220 220
定颚板长度 mm 1100 1600 1450 1800 2000 2100 2300 2500

维修最大件重量

(不带飞轮动颚总成)

kg 2870 7060 4020 9000 12960 15950 18600 21380
总重(不包括支撑件) kg 7520 20100 13500 25060 36700 45300 53800 68600



技术参数

  C80 C100 C105 C110 C125 C140 C145 C160
Amm 1700 2400 2050 2670 2900 3060 3330 3550
Bmm 1200 1700 1450 2000 2100 2260 2430 2650
Cmm 2020 2880 2630 2830 3370 3645 3855 4200
Dmm 1200 1725 1530 1810 2090 2360 2475 2540
Emm 1565 2250 1920 2385 2690 2890 2870 3180
Fmm 160 245 200 380 450 450 450 450
Gmm 610 818 780 950 1073 1172 1140 1315
Hmm 1000 1400 1200 1500 1600 1600 1800 1800
Jmm 930 1170 1200 1300 1470 1640 1640 1880
Kmm 117 267 180 250 280 300 250 385

相关产品

 VB系列立轴冲击制砂机
VB系列立轴冲击制砂机
VB系列立轴式冲击制砂整形机将转子设计与有效精确控制的旁路给料系统的结合,这种结合提高了生产能力和产品质量。而且降低了生产成本和磨损件的消耗,不仅具有制砂的功能同时具备给建筑骨料整形的功能;一机多用途。

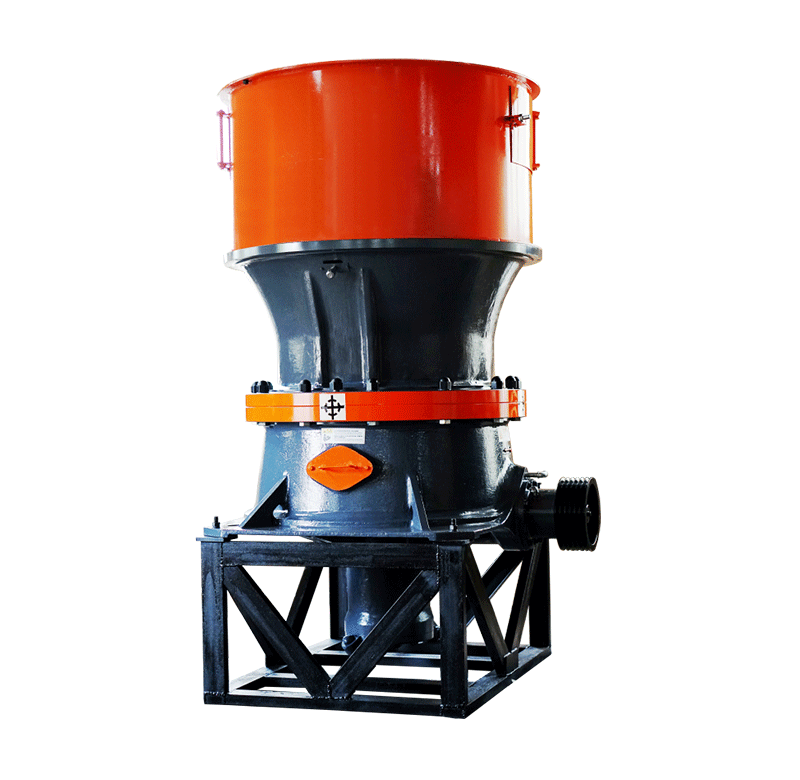

 CS/CH系列底部单缸圆锥破碎机
